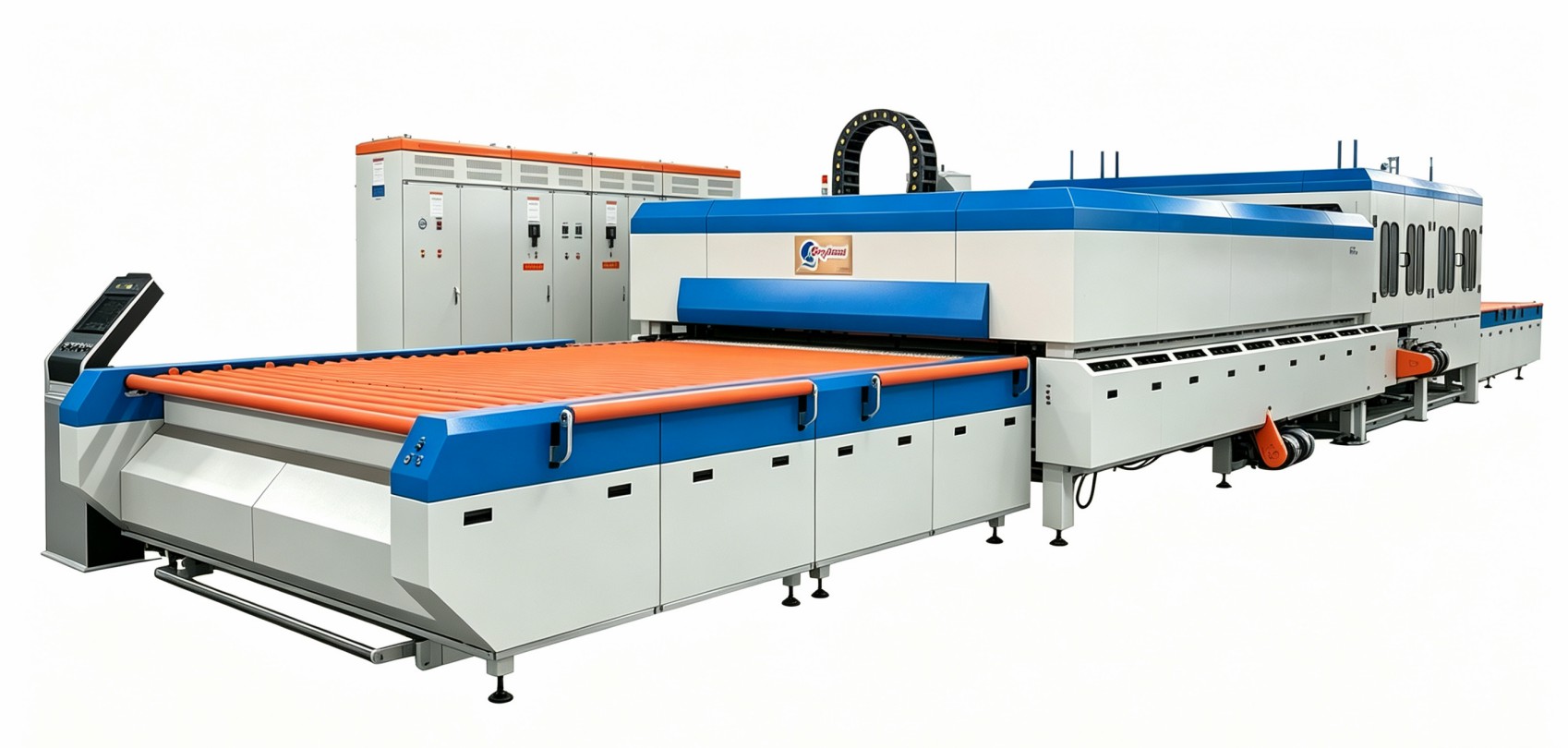

Horno de templado de vidrio de tamaño pequeño

Tipo de vidrio:

Vidrio transparente, vidrio flotador, vidrio bajo en hierro, vidrio con textura, vidrio arenado, vidrio recubierto, vidrio cóncavo-convexo, vidrio con estampado de pantalla, vidrio de color, vidrio tintado, vidrio borosilicato, vidrio reflectante, abrigo duro y abrigo suave de vidrio Low-E, etc

Aplicaciones:

Vidrio plano y vidrio doblado para ventanas, puertas, vidrio de muebles, vidrio de electrodoméstico, vidrio para paneles eléctricos, lámparas de vidrio, vidrio decorativo, vidrio óptico, instrumentos de vidrio, etc.
  • Características
  • Ventajas técnicas
  • Principio de trabajo

Características

  • Tecnología de templado de vidrio de tamaño pequeño, el tamaño de vidrio más pequeño puede alcanzar los 30x30 mm
  • Tecnología de templado de vidrio ultra pequeña, durante muchos años de experiencia, liderando la industria
  • Adecuado para aplicaciones como electrodomésticos, lámparas, electrónica, óptica, instrumentos, etc.
  • Resuelve con éxito varios problemas técnicos en la producción de vidrio de tamaño pequeño, como desviación de vidrio, patrón de ruptura, limitación de la velocidad de carga, control de temperatura, etc.
  • Adecuado para una variedad de tipos de vidrio, templado de alta calidad
  • Diseño de estructura avanzada y diseño de procesos, adecuado para todo tipo de productos de vidrio pequeño y de tamaño pequeño.
  • Material de alto rendimiento y resistente al calor, Eficiente en Energía, ahorrando un 25 % de electricidad
  • Software inteligente de control de calentamiento para garantizar la distribución uniforme de la temperatura y la precisión del control de la temperatura es de ± 1 ° C
  • Proceso de templado de paso mejorado para mejorar la calidad del producto y la eficiencia de producción, y reducir el consumo de energía
  • Nueva tecnología de convección aérea, diseño americano
  • Boquillas de aire especiales de alta calidad. La distancia entre los cuchillos de aire superior e inferior y el vidrio se puede ajustar a una precisión de 0.05 mm
  • El producto es perfectamente plano, sin manchas, sin olas, sin rasguños, y el rendimiento óptico es excelente
  • El grosor más pequeño de vidrio templado puede alcanzar 2.0 mm
  • QX Sistema de control digital inteligente, funciones de automatización más avanzadas y eficientes, reduciendo en gran medida los costos de producción y los costos de mano de obra
  • La calidad del producto es excelente, la confiabilidad de la operación de la máquina es extremadamente alta
  • Los productos cumplen con ANSI Z97.1, EN 12150-1: 2000, GB15763.2-2005, GB/T9963, GB/T9656, JIS R 3206 y otros estándares de templado

Ventajas técnicas

Tecnología de templado de vidrio ultra pequeña
Nuestra tecnología de temple de vidrio ultra pequeña, con muchos años de experiencia, supera varias dificultades técnicas y lidera la industria. Resolvió con éxito varios problemas técnicos en la producción de vidrio de tamaño pequeño, como la desviación del vidrio debido a la soplado de aire, los requisitos de peso de partículas, los requisitos de planitud, las restricciones de la velocidad de carga, el control de temperatura, etc. El tamaño mínimo de vidrio templado puede alcanzar los 30x30 mm. Es adecuado para muchas aplicaciones, como electrodomésticos, lámparas, electrónica, óptica e instrumentos.
Tecnología de enfriamiento de transferencia
La tecnología de templado de paso y enfriamiento reduce en gran medida el consumo de energía y es beneficioso para el templado de vidrio pequeño y delgado. La combinación de aire comprimido y enfriamiento del soplador se utiliza para mejorar la calidad y la eficiencia de producción del vidrio templado. El cuchillo de aire especial de alta calidad hace que el aire de enfriamiento sople uniformemente en las superficies superior e inferior del vidrio. La distancia entre el cuchillo de aire superior e inferior y el vidrio se puede ajustar con precisión. La precisión de ajuste es de hasta 0.05 mm para garantizar la planitud y la granularidad del vidrio, garantiza la presión uniforme del aire y la calidad del vidrio.
Una nueva generación de placas de radiación
Se instala una nueva generación de placas de radiación en el horno para hacer el calor de manera uniforme para que el vidrio pueda obtener un aumento de temperatura más uniforme y suave. Las placas de radiación tienen una vida más larga que las placas de radiación tradicionales, sin deformación, mayor conductividad térmica y mejores efectos de calentamiento.
Software inteligente de control de calefacción
Es adecuado para el control de calefacción inteligente del vidrio de tamaño pequeño. Adopta el control PID actualizado basado en algoritmos de síntesis múltiples y control adaptativo para eliminar la influencia de varias condiciones externas en la temperatura del vidrio en sí. El ajuste de potencia de calentamiento y el control de la temperatura son precisos, el sistema responde rápidamente, la precisión del control aumenta en un 10%, la precisión y la estabilidad del control de calentamiento son altas y se garantiza la distribución uniforme del calor en el horno.
Tecnología de convección de aire con calefacción
El sistema de convección adopta varios modos de convección nuevos, sopladores de convección de alta eficiencia, tecnología de convección de aire de tuberías, tecnología del sistema de balance de calor, etc. La tecnología innovadora de convección de aire mejora la uniformidad de la distribución de temperatura bajo diferentes tasas de carga de vidrio, lo que hace que la convección sea más llena y más eficiente. Es la mejor opción para una variedad de recubrimientos nuevos, capa dura y vidrio lowE (E> = 0.01).
Tecnología de medición de temperatura sin contacto
El horno de templado se puede equipar con sistemas de dispositivos de medición de temperatura sin contacto (infrarrojos) como Fluke, RayTek, IRCON, etc. Proporcione una solución total para la medición de la temperatura en la industria del vidrio.
Tecnología de muestreo
Mejorar la frecuencia de muestreo y la estabilidad del sistema de control de muestreo. Tiene una fuerte capacidad anti-interferencia. A través del muestreo y el análisis precisos de los sistemas digitales y analógicos, el control de movimiento del equipo, el control de la temperatura, el control de posición, el control de velocidad y el control de presión son altamente precisos y estables.
Tecnología de ahorro de energía de alta eficiencia del ventilador
Un nuevo diseño utiliza la inercia del impulsor del soplador para enfriar el vidrio. La tecnología puede enfriar el vidrio de varias maneras, minimizando la energía desperdiciada por la alta rotación de la velocidad de las cuchillas del ventilador. El horno de templado adopta esta nueva tecnología. No solo garantiza la calidad del templado, sino que también logra el propósito del ahorro de energía y el ahorro de electricidad. En comparación con el horno de templado tradicional, ahorra en gran medida la energía eléctrica. La entrada de aire y la salida están equipadas con amortiguadores de control. Cuando el aire no sopla, los amortiguadores se cierran automáticamente y el soplador se descarga y funciona. El valor actual es solo del 20-25% del valor nominal, lo que puede ahorrar el 75% del consumo de energía.
Preservación de calor y tecnología de ahorro de energía
Todos los materiales de insulacion, son materiales importados de alto rendimiento, resistentes al calor, con alta resistencia térmica, lo que ahorra al menos un 25% -40% de electricidad en comparación con los hornos de templado tradicionales. Tiene un excelente rendimiento de insulacion térmica y efectos de ahorro de energía. La tecnología avanzada de la estructura de la capa de insulacion térmica mejora en gran medida el efecto de la preservación del calor y el ahorro de energía. La capa de aislamiento del horno tiene un excelente rendimiento de aislamiento térmico y es firme y duradero. No se caerá y afectará la calidad de la superficie del vidrio. La temperatura de la superficie externa del horno no es superior a 50 ℃.
Tecnología de control de movimiento
Motor de control de frecuencia variable del inversor de primera clase, aumente el sistema de sensor de control de retroalimentación cerrado, mejora la precisión de todos los controles de movimiento. Hace que el giro del vidrio, transfiera, se mueva suavemente, elimine cualquier desplazamiento relativo de vidrio y rodillos, y garantiza en un 100% la calidad de la superficie del vidrio.
Tecnología de control óptima
La tecnología de control óptima mejora el rendimiento del equipo. El producto de vidrio es perfectamente plano, no tiene manchas, ni ondas, el rendimiento óptico está cerca del vidrio flotante original. El diseño personalizado logra el mayor rendimiento y la eficiencia de producción del equipo.
QX-SMART4.0 Sistema de control inteligente
Sistemas de control digital de tecnología avanzada, módulos de control inteligente. Los componentes de control eléctrico y electrónico de Mitsubishi, Panasonic, Siemens, Schneider y otras marcas internacionales de primera clase se utilizan para garantizar la precisión y estabilidad del sistema de control de movimiento y lograr la velocidad óptima y el rendimiento estable. El sistema es fácil de operar y fácil de usar, y el sistema inteligente reduce en gran medida la dependencia de las operaciones de personal.
Sistema de control QX-Remote2.0
La máquina se puede ser equipada con un sistema de control remoto, para realizar una operación de usuario remota, detección de estado remoto, monitoreo remoto y diagnóstico remoto. Es conveniente para que los usuarios operen y controlen el equipo sin estar presentes en el sitio. También es conveniente para que los técnicos inspeccionen y mantengan el equipo sin llegar al sitio.
QX-Interface4.0 Tecnología de interfaz de control
La máquina se puede equipar con múltiples interfaces, y cada máquina puede comunicarse con otros tipos de máquinas. Todas las máquinas pueden acceder a la misma red para la comunicación y el control entre máquinas. A través de la comunicación mutua de diferentes equipos, el proceso de producción está bajo el control total y la eficiencia de producción está optimizada.

Ventajas técnicas

Tecnología de templado de vidrio ultra pequeña
Nuestra tecnología de temple de vidrio ultra pequeña, con muchos años de experiencia, supera varias dificultades técnicas y lidera la industria. Resolvió con éxito varios problemas técnicos en la producción de vidrio de tamaño pequeño, como la desviación del vidrio debido a la soplado de aire, los requisitos de peso de partículas, los requisitos de planitud, las restricciones de la velocidad de carga, el control de temperatura, etc. El tamaño mínimo de vidrio templado puede alcanzar los 30x30 mm. Es adecuado para muchas aplicaciones, como electrodomésticos, lámparas, electrónica, óptica e instrumentos.
Tecnología de enfriamiento de transferencia
La tecnología de templado de paso y enfriamiento reduce en gran medida el consumo de energía y es beneficioso para el templado de vidrio pequeño y delgado. La combinación de aire comprimido y enfriamiento del soplador se utiliza para mejorar la calidad y la eficiencia de producción del vidrio templado. El cuchillo de aire especial de alta calidad hace que el aire de enfriamiento sople uniformemente en las superficies superior e inferior del vidrio. La distancia entre el cuchillo de aire superior e inferior y el vidrio se puede ajustar con precisión. La precisión de ajuste es de hasta 0.05 mm para garantizar la planitud y la granularidad del vidrio, garantiza la presión uniforme del aire y la calidad del vidrio.
Una nueva generación de placas de radiación
Se instala una nueva generación de placas de radiación en el horno para hacer el calor de manera uniforme para que el vidrio pueda obtener un aumento de temperatura más uniforme y suave. Las placas de radiación tienen una vida más larga que las placas de radiación tradicionales, sin deformación, mayor conductividad térmica y mejores efectos de calentamiento.
Software inteligente de control de calefacción
Es adecuado para el control de calefacción inteligente del vidrio de tamaño pequeño. Adopta el control PID actualizado basado en algoritmos de síntesis múltiples y control adaptativo para eliminar la influencia de varias condiciones externas en la temperatura del vidrio en sí. El ajuste de potencia de calentamiento y el control de la temperatura son precisos, el sistema responde rápidamente, la precisión del control aumenta en un 10%, la precisión y la estabilidad del control de calentamiento son altas y se garantiza la distribución uniforme del calor en el horno.
Tecnología de convección de aire con calefacción
El sistema de convección adopta varios modos de convección nuevos, sopladores de convección de alta eficiencia, tecnología de convección de aire de tuberías, tecnología del sistema de balance de calor, etc. La tecnología innovadora de convección de aire mejora la uniformidad de la distribución de temperatura bajo diferentes tasas de carga de vidrio, lo que hace que la convección sea más llena y más eficiente. Es la mejor opción para una variedad de recubrimientos nuevos, capa dura y vidrio lowE (E> = 0.01).
Tecnología de medición de temperatura sin contacto
El horno de templado se puede equipar con sistemas de dispositivos de medición de temperatura sin contacto (infrarrojos) como Fluke, RayTek, IRCON, etc. Proporcione una solución total para la medición de la temperatura en la industria del vidrio.
Tecnología de muestreo
Mejorar la frecuencia de muestreo y la estabilidad del sistema de control de muestreo. Tiene una fuerte capacidad anti-interferencia. A través del muestreo y el análisis precisos de los sistemas digitales y analógicos, el control de movimiento del equipo, el control de la temperatura, el control de posición, el control de velocidad y el control de presión son altamente precisos y estables.
Tecnología de ahorro de energía de alta eficiencia del ventilador
Un nuevo diseño utiliza la inercia del impulsor del soplador para enfriar el vidrio. La tecnología puede enfriar el vidrio de varias maneras, minimizando la energía desperdiciada por la alta rotación de la velocidad de las cuchillas del ventilador. El horno de templado adopta esta nueva tecnología. No solo garantiza la calidad del templado, sino que también logra el propósito del ahorro de energía y el ahorro de electricidad. En comparación con el horno de templado tradicional, ahorra en gran medida la energía eléctrica. La entrada de aire y la salida están equipadas con amortiguadores de control. Cuando el aire no sopla, los amortiguadores se cierran automáticamente y el soplador se descarga y funciona. El valor actual es solo del 20-25% del valor nominal, lo que puede ahorrar el 75% del consumo de energía.
Preservación de calor y tecnología de ahorro de energía
Todos los materiales de insulacion, son materiales importados de alto rendimiento, resistentes al calor, con alta resistencia térmica, lo que ahorra al menos un 25% -40% de electricidad en comparación con los hornos de templado tradicionales. Tiene un excelente rendimiento de insulacion térmica y efectos de ahorro de energía. La tecnología avanzada de la estructura de la capa de insulacion térmica mejora en gran medida el efecto de la preservación del calor y el ahorro de energía. La capa de aislamiento del horno tiene un excelente rendimiento de aislamiento térmico y es firme y duradero. No se caerá y afectará la calidad de la superficie del vidrio. La temperatura de la superficie externa del horno no es superior a 50 ℃.
Tecnología de control de movimiento
Motor de control de frecuencia variable del inversor de primera clase, aumente el sistema de sensor de control de retroalimentación cerrado, mejora la precisión de todos los controles de movimiento. Hace que el giro del vidrio, transfiera, se mueva suavemente, elimine cualquier desplazamiento relativo de vidrio y rodillos, y garantiza en un 100% la calidad de la superficie del vidrio.
Tecnología de control óptima
La tecnología de control óptima mejora el rendimiento del equipo. El producto de vidrio es perfectamente plano, no tiene manchas, ni ondas, el rendimiento óptico está cerca del vidrio flotante original. El diseño personalizado logra el mayor rendimiento y la eficiencia de producción del equipo.
QX-SMART4.0 Sistema de control inteligente
Sistemas de control digital de tecnología avanzada, módulos de control inteligente. Los componentes de control eléctrico y electrónico de Mitsubishi, Panasonic, Siemens, Schneider y otras marcas internacionales de primera clase se utilizan para garantizar la precisión y estabilidad del sistema de control de movimiento y lograr la velocidad óptima y el rendimiento estable. El sistema es fácil de operar y fácil de usar, y el sistema inteligente reduce en gran medida la dependencia de las operaciones de personal.
Sistema de control QX-Remote2.0
La máquina se puede ser equipada con un sistema de control remoto, para realizar una operación de usuario remota, detección de estado remoto, monitoreo remoto y diagnóstico remoto. Es conveniente para que los usuarios operen y controlen el equipo sin estar presentes en el sitio. También es conveniente para que los técnicos inspeccionen y mantengan el equipo sin llegar al sitio.
QX-Interface4.0 Tecnología de interfaz de control
La máquina se puede equipar con múltiples interfaces, y cada máquina puede comunicarse con otros tipos de máquinas. Todas las máquinas pueden acceder a la misma red para la comunicación y el control entre máquinas. A través de la comunicación mutua de diferentes equipos, el proceso de producción está bajo el control total y la eficiencia de producción está optimizada.
/

Introducción de la máquina

El horno de templado de vidrio de tamaño pequeño adopta la tecnología de temple de vidrio de pequeño tamaño líder de la industria. Con años de experiencia, el tamaño de vidrio templado más pequeño puede alcanzar los 30x30 mm. Mejoramos el diseño tradicional de la estructura del horno de templado y el diseño de procesos, y resolvimos con éxito varios problemas técnicos en la producción de vidrio pequeño, como desviación del vidrio, tamaño/peso de partícula, limitación de la velocidad de carga, control de temperatura, etc. Este horno de temperamento es Adecuado para todo tipo de productos de vidrio de templado pequeño y es adecuado para aplicaciones industriales como electrodomésticos, lámparas, electrónica, óptica e instrumentos.

Este horno de templado de vidrio de tamaño pequeño se compone principalmente de seis partes: área de carga, área de calefacción, área de enfriamiento, área de descarga, sistema de ventilador y sistema de control eléctrico. El vidrio se coloca en la sección de carga y luego se retira en la sección de descarga después del templado. El principio de funcionamiento es que cuando la temperatura en el horno alcanza un cierto nivel, el vidrio se conduce al horno, se calienta en el rodillo de cerámica y se mueve hacia adelante y hacia atrás. Cuando la temperatura del vidrio ha excedido la temperatura de templado pero no se ha suavizado por completo, el vidrio se ingresa rápidamente en la sección de enfriamiento con aire frío para enfriar y enfriar, y el vidrio de temperatura plana se obtiene cuando se completa este proceso.

La sección de calefacción en el horno adopta una nueva tecnología de convección de aire y una estructura especial diseñada en los Estados Unidos. El nuevo sistema de convección de aire está equipado con un dispositivo de convección de alta eficiencia para que la temperatura del vidrio tenga una buena consistencia y estabilidad durante la calefacción. Asegure la convección del aire de alta temperatura y la distribución de temperatura uniforme. La convección se puede ajustar en una amplia gama y es fácil de controlar. Este horno de templado utiliza rodillos de cerámica con excelente linealidad, redondez y deformación de calentamiento. La deformación del vidrio durante el calentamiento es casi 0%. Modo de control de calefacción del horno: módulo inteligente + control programable PLC.

La sección de enfriamiento está compuesta por sopladores de alta presión (o aire comprimido), un cuchillo de aire de tipo a través, un sistema de enfriamiento y conducción. Los cuchillos de aire de enfriamiento y enfriamiento hacen que el aire de enfriamiento se aplique uniformemente a las superficies superior e inferior del vidrio. La distancia entre el cuchillo de aire y el vidrio se puede ajustar automáticamente para lograr la mejor calidad de vidrio. El producto de vidrio es plano, sin manchas, sin marcas, y sus propiedades ópticas están cerca del vidrio original.

Los productos cumplen con ANSI Z97.1, EN 12150-1: 2000, GB15763.2-2005, GB/T9963, GB/T9656, JIS R 3206 y otros estándares de templado. La operación y el mantenimiento de este horno de templado de vidrio son convenientes y simples. Se caracteriza por una alta eficiencia de producción, excelente calidad, alto rendimiento, durabilidad y bajo consumo de energía. El equipo adopta una tecnología de transferencia mejorada, lo que no solo garantiza la calidad del templado, sino que también logra el propósito del ahorro de energía. Es bien recibido por procesadores de vidrio y fabricantes.
